带式输送机任意角折线转弯装置

全国咨询热线

13705209318
立即联系
详细介绍

视频展示 Video Display



性能参数及使用范围:

转向角:0~360°均可实现

带宽:500mm~2000mm

机型:所有型式带式输送机

转折次数:1~2次

阻力系数:K=1.03~1.05

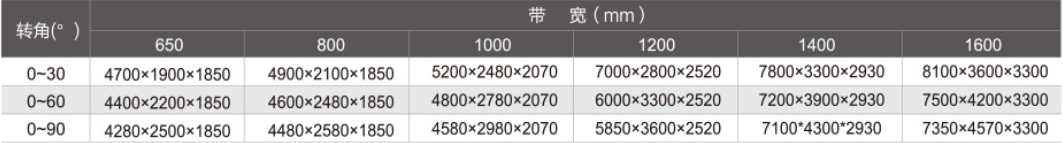

外型尺寸:见下表


●运行阻力大幅度下降

其核心部件转向滚筒由过去的静止不动改为旋转型,降低系统运行阻力。

●使用成本大幅度下降

异型滚筒的排列方式改变及大滚筒的旋转运动,异型滚筒的受力减小,运行速度降低,异型滚筒表面进行高频淬火,提高耐磨度,使异型滚筒寿命大幅度提高,成本下降。

●结构模块化设计

根据功能不同,分化成受料模块、转向模块、改向模块,形成通用化、标准化,有利于运输、安装。

●安全防护

①转向滚筒增加防护罩,保证运输不损坏。

②极限复位辊设计,使皮带机安全运行。

③万向支撑梁,增加刚度和强度。

●转向滚筒整体进行镀锌防腐处理,确保在恶劣环境下的长时间使用。


转弯装置主要特点:

●减少设备初期投入:

每台转弯装置可代替一部皮带机的头、尾、张紧、电缆电控、储带。其铺设和安装工作量均大大节省。

●维护简易:

只有异型滚筒是易损件,其余为常用件,用户可以自行维护修理,不需专门人才。

●适用性强,安装方便:

可以与任何规格皮带机配套使用,地锚、混凝土基础点柱均可。

●运营成本低:设备拆装运输方便,可长期反复使用;系统简化,故障率低;节省岗位,减少装机容量,维护费用低,经济效益显著。

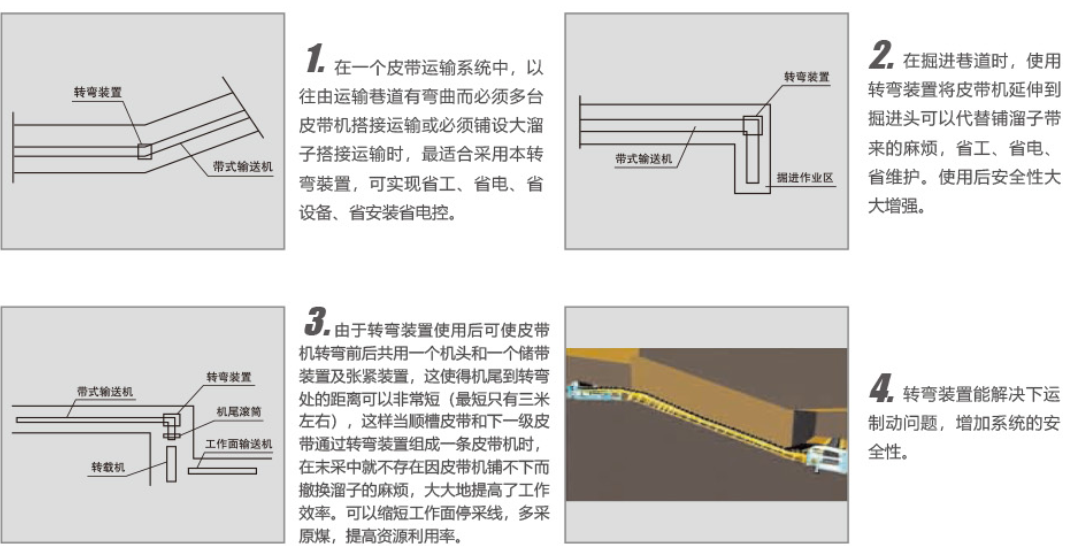

当现场出现以下情况时,请选用转弯装置:
